Описание
Из чего состоит?

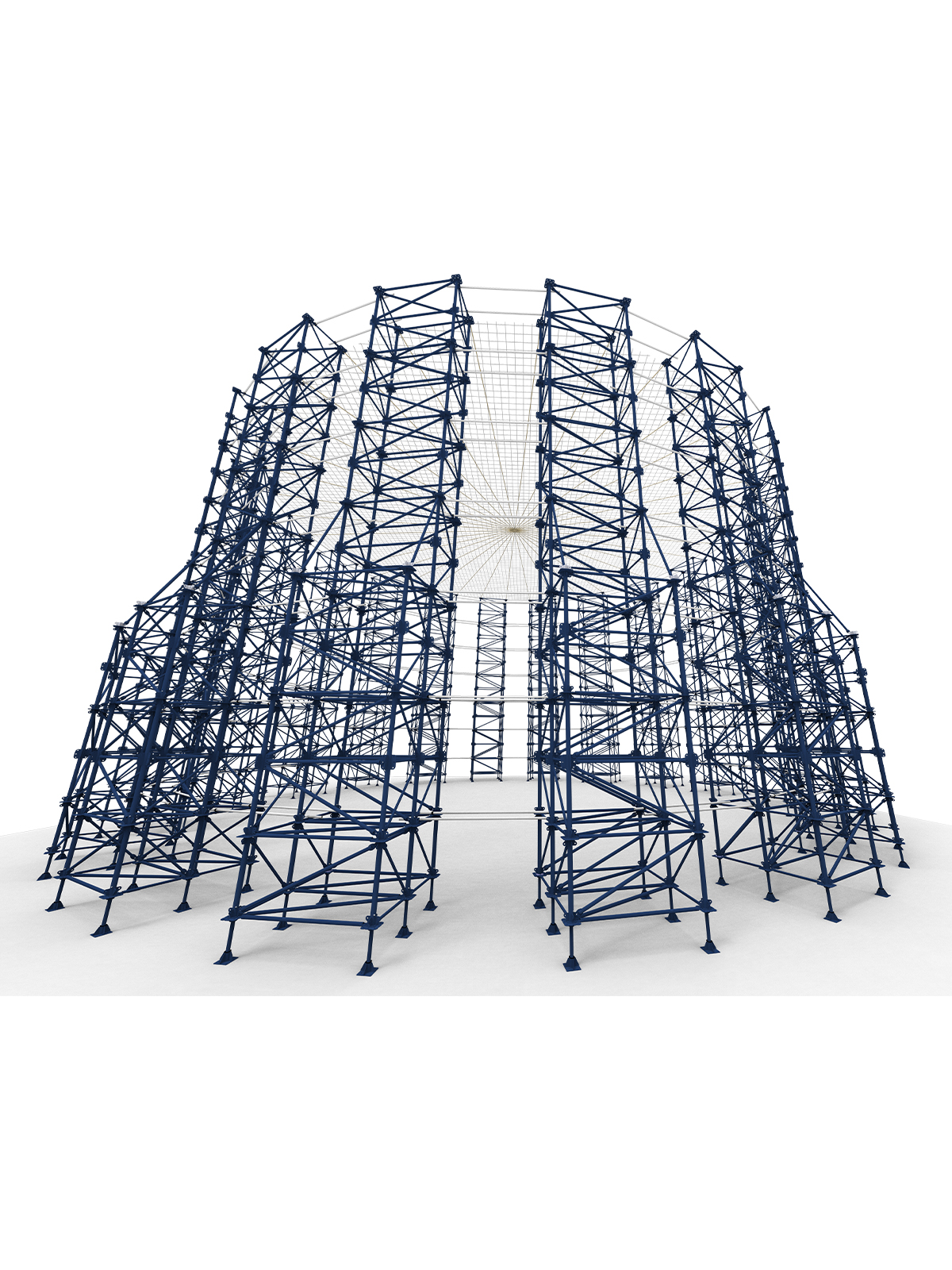

Несущий каркас (на выбор):

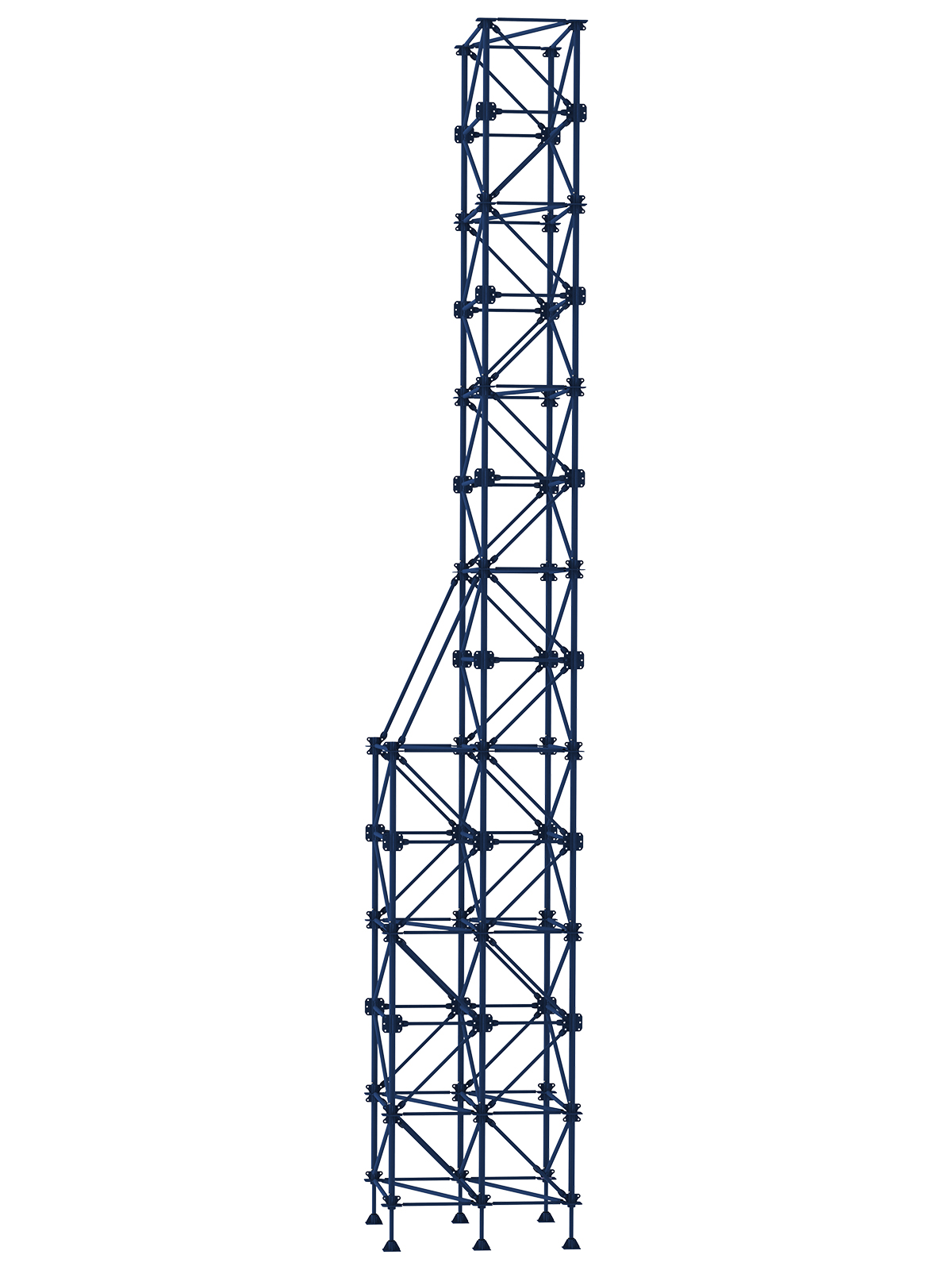

- Строительные леса рамного типа
- Отдельно стоящие мачты из инвентарных стоек
- Отдельные решения для индивидуальных проектов
Тросовая система:
- Несущие тросы различных диаметров
- Улавливающие тросы (формируют ячейку 1,5×1,5 м)

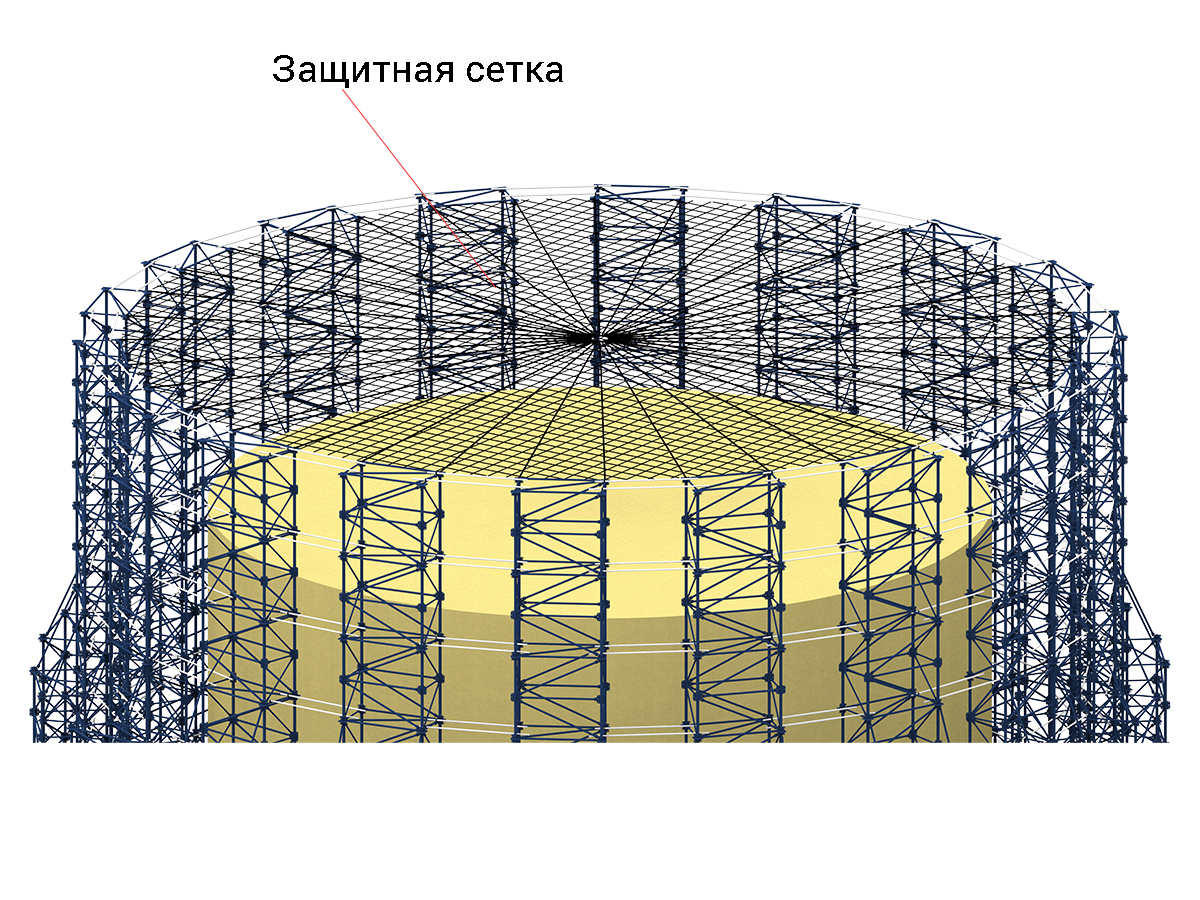

Защитное полотно:
- Сетка металлическая с фиксированным узлом (ФС 300/21/15-50), ячейка 150×150 мм, диаметр проволоки 3,0 мм
- Крепление к тросам — оцинкованной проволокой 1,2 мм или строительным степлером (габионный инструмент)
Фундамент:
- Для лесов — опорные башмаки на грунт или бетонную подготовку
- Для мачт — монолитная ж/б плита
Как это работает?
При ударе БПЛА:
- Сетка деформируется, но не рвется
- Тросы работают как единая система,
распределяя нагрузку на соседние опоры - Энергия удара гасится за счёт упругой
деформации всей конструкции - Система выдерживает пиковые
динамические перегрузки
Подтвержденные характеристики:
• Останавливает БПЛА массой до 500 кг на скорости до 250 км/ч
• Расчётная статическая нагрузка на конструкцию — до 1968 кгс
• Защита 3-го уровня по СП 542.1325800.2024 (до 10 кг взрывчатого вещества в тротиловом эквиваленте)
Как происходит монтаж?

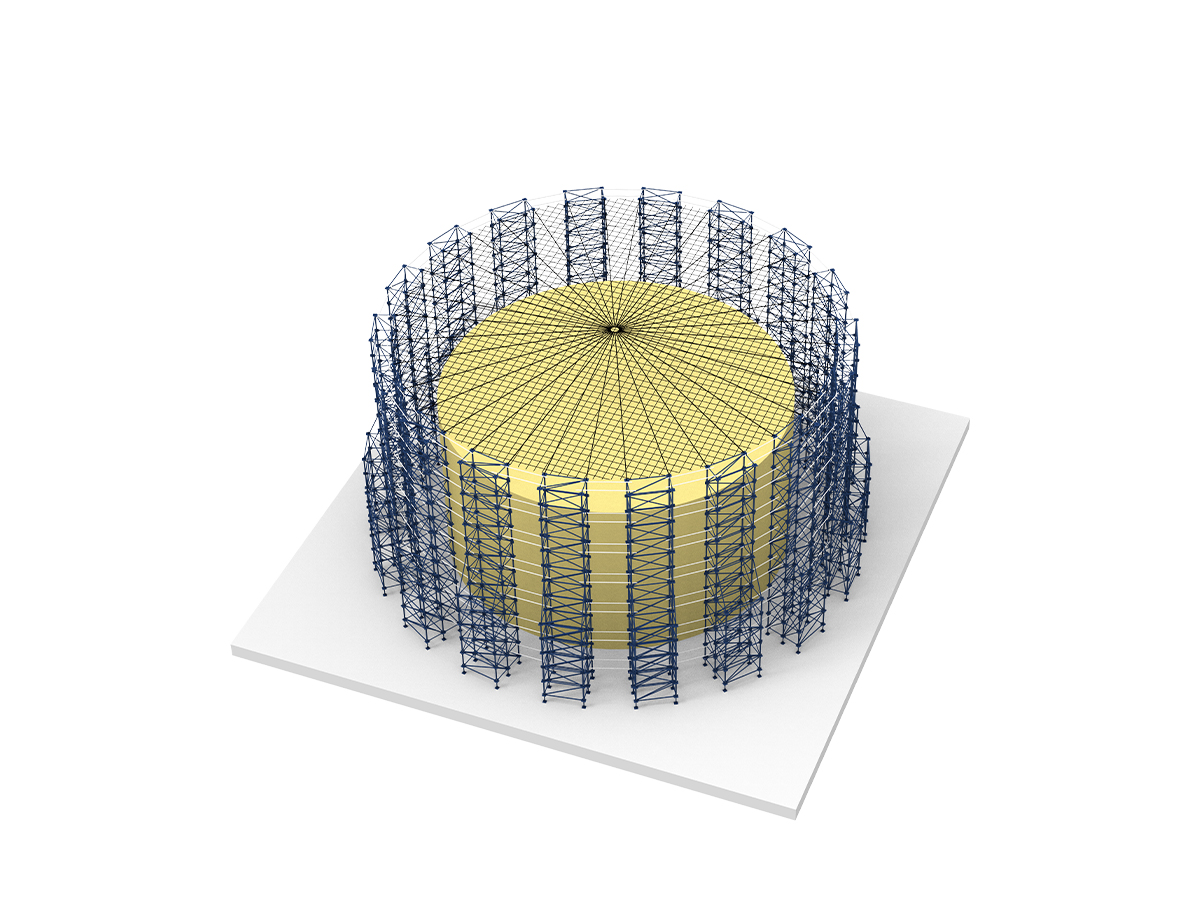

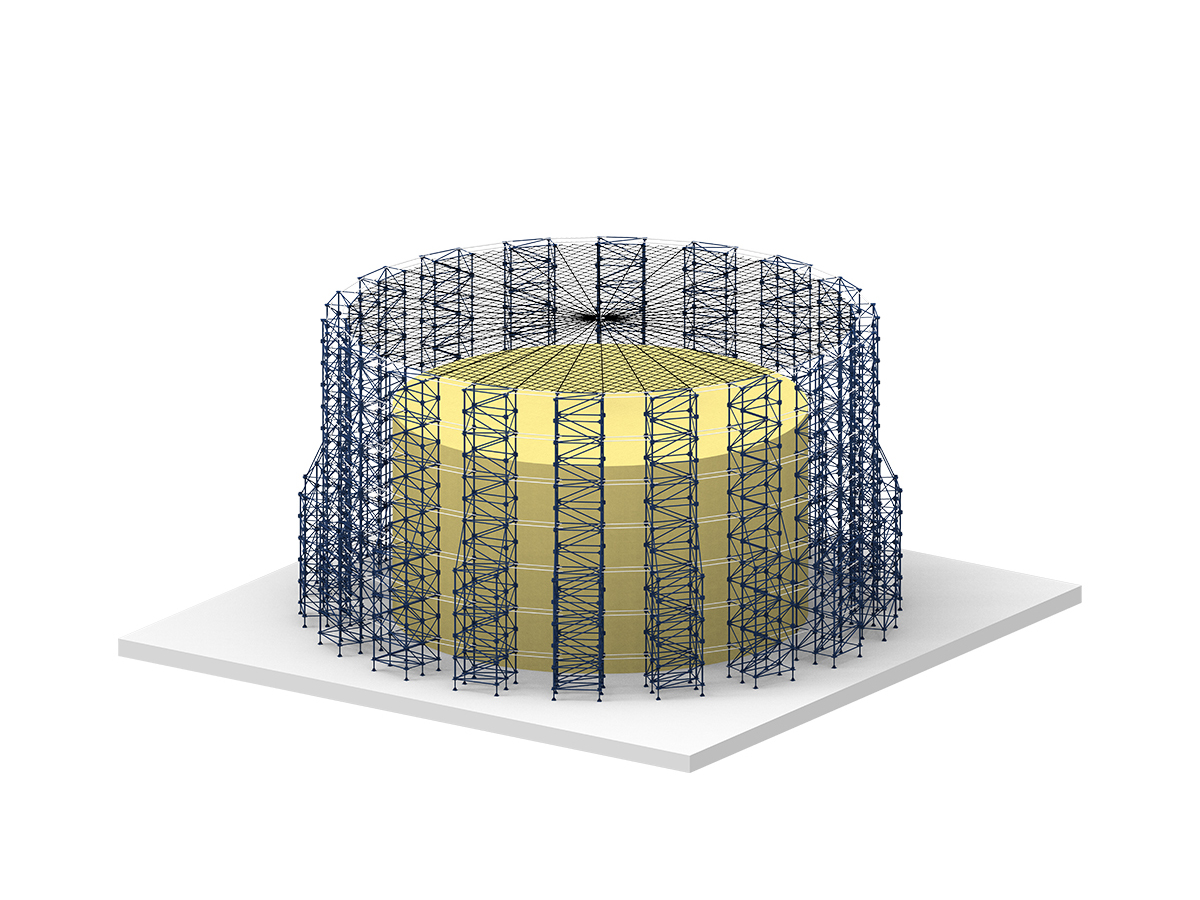

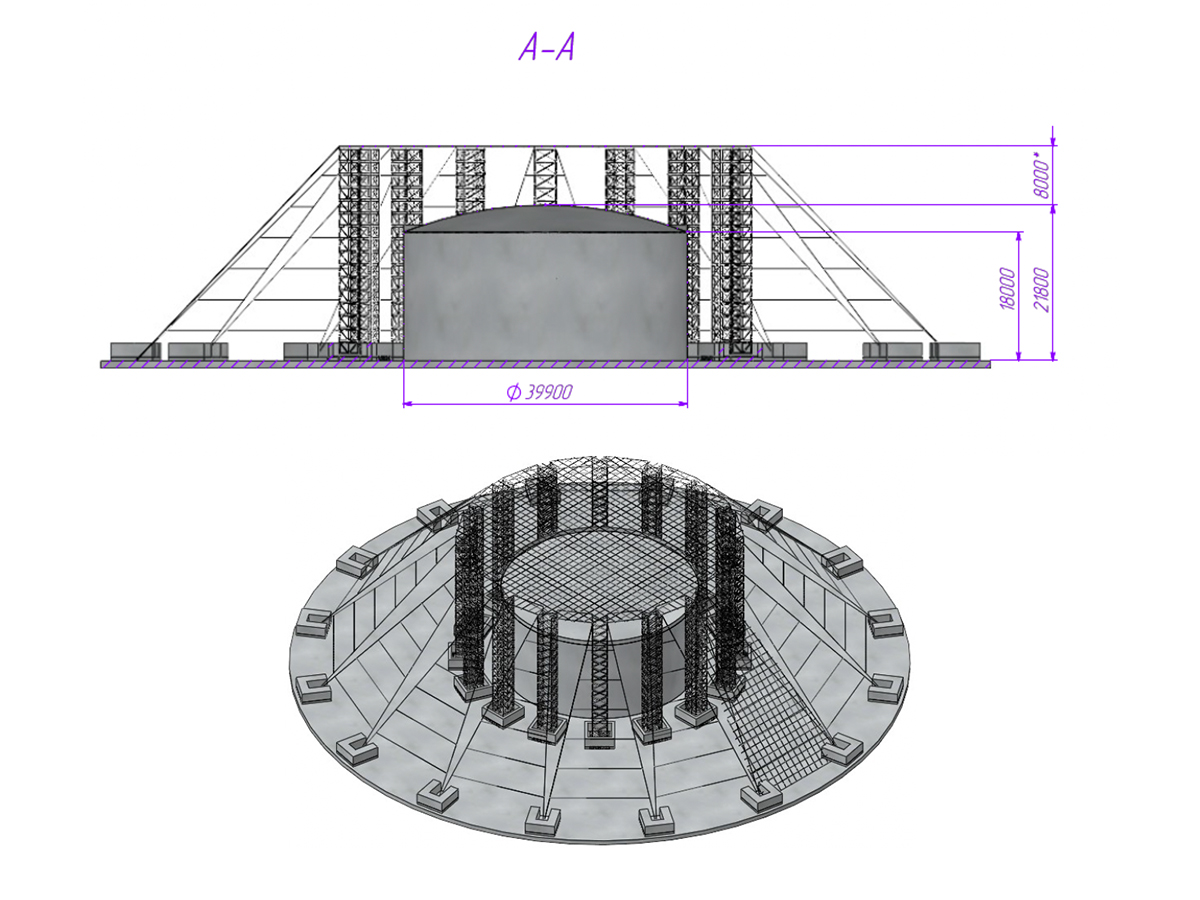

Шаг 1. Над объектом монтируется каркас. Высота опор — от 6 до 18 метров в зависимости от габаритов защищаемого сооружения.
Шаг 2. Между опорами натягиваются несущие тросы с провисом не менее 1/20 пролета. Натяжение регулируется талрепами.
Шаг 3. Поверх несущих тросов вяжется улавливающая сеть из тросов d11 мм с ячейкой 1,5×1,5 м.
Шаг 4. На тросовую сеть крепится металлическая сетка (ячейка 150 мм).
В чем выгода?
Не является объектом капитального строительства
Монтаж осуществляется на независимых незаглублённых фундаментах без опирания или с частичным опиранием на конструктивные элементы технологического оборудования в соответствии с нормативно-технической документацией.
Универсальная защита
Благодаря возможности применения опор разной высотности и промежуточных опор инженерная защита может повторить рельеф технологической цепочки предприятия, обеспечивая защиту в соответствии с параметрами уровня угроз.
Простота обслуживания
Возможность полного или частичного демонтажа, перемещения и восстановления силами заказчика.
Долговечность
Все элементы конструкций изготавливаются в соответствии с требованиями к подобным конструкциям в нефтяной, газовой, химической и атомной промышленности, а также для объектов электрогенерации и распределения.
Безопасность
Система не представляет опасности для защищаемого объекта при множественных атаках БПЛА расчётного уровня.
Для каких объектов подходит:
Резервуары различных размеров
Производственные здания
Трансформаторные подстанции
Любой производственный объект
| ТИП БПЛА/ ПАРАМЕТРЫ | ТЯЖЁЛЫЙ | СРЕДНИЙ | ЛЁГКИЙ | МАЛЫЙ |
|---|---|---|---|---|
| Максимальная характеристика атакующих БПЛА | БПЛА массой до 400 кг и скоростью до 200 км/ч. Кинетическая энергия 617 кДж. | БПЛА массой до 250 кг и скоростью до 200 км/ч. Кинетическая энергия 385 кДж. | БПЛА массой до 100 кг и скоростью до 120 км/ч. Кинетическая энергия 55 кДж. | БПЛА массой до 30 кг и скоростью до 60 км/ч. Кинетическая энергия 4 кДж. |
| Масса заряда в тротиловом эквиваленте | до 30 кг | 10 — 15 кг | 6 — 10 кг | до 6 кг |
| Расстояние безопасности (рекомендованное) | 5 — 15 метров | 5 — 15 метров | 3 — 10 метров | 3 — 8 метров |
